电流互感器的变比型号有哪些?牛魔王挂牌
2019-10-27 17:47    来源: 未知      点击:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  电流互感器一次侧额定电流标准比有20、30、40、50、75、100、150、2×a/C等多种规格。二次侧额定电流通常为1A或5A。

  测量用电流互感器(或电流互感器的测量绕组)。在正常工作电流范围内,向测量、计量等装置提供电网的电流信息。

  保护用电流互感器(或电流互感器的保护绕组)。在电网故障状态下,向继电保护等装置提供电网故障电流信息。

  干式电流互感器。由普通绝缘材料经浸漆处理作为绝缘。 浇注式电流互感器。用环氧树脂或其他树脂混合材料浇注成型的电流互感器。油浸式电流互感器。由绝缘纸和绝缘油作为绝缘,一般为户外型。目前我国在各种电压等级均为常用。 气体绝缘电流互感器。主绝缘由SF6气体构成。

  电磁式电流互感器。根据电磁感应原理实现电流变换的电流互感器。 光电式电流互感器。通过光电变换原理以实现电流变换的电流互感器。

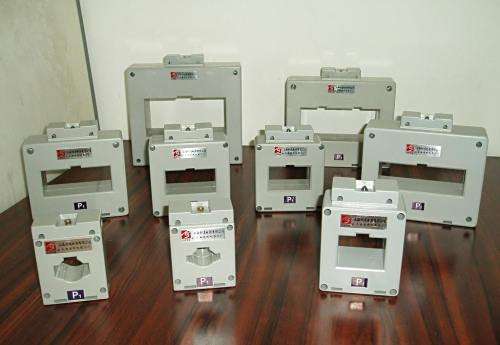

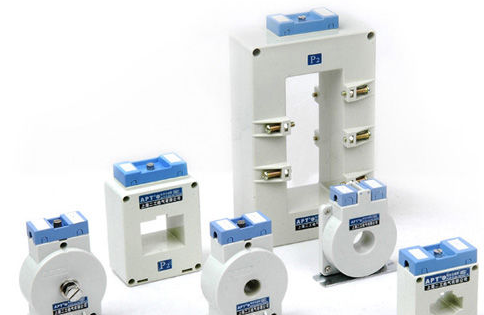

  贯穿式电流互感器。用来穿过屏板或墙壁的电流互感器。 支柱式电流互感器。安装在平面或支柱上,兼做一次电路导体支柱用的电流互感器。 套管式电流互感器。没有一次导体和一次绝缘,直接套装在绝缘的套管上的一种电流互感器。 母线式电流互感器。没有一次导体但有一次绝缘,直接套装在母线上使用的一种电流互感器。

  5. 按一次绕组匝数分 单匝式电流互感器。大电流互感器常用。 多匝式电流互感器。中、小电流互感器常用。

  正立式。二次绕组在互感器下部,目前是常用结构方式。 倒立式。二次绕组在互感器上部,是近年来新型的结构方式。

  7. 按电流比变换分 单电流比电流互感器。即一、二次绕组匝数固定,电流比不能改变,只能实现一种电流比变换的互感器。 多电流比电流互感器。即一、二次绕组匝数可改变,电流比可以改变,可实现不同电流比变换。 多个铁芯电流互感器。互感器有多个各自具有铁芯的二次绕组,以满足不同精度的测量和多种不同的继电保护装置的需要。为了满足某些装置的要求,其中某些二次绕组具有多个抽头。

  电流互感器变比与匝数关系穿芯式互感器,它的一次电流和二次电流的比等于一次匝数和二次匝数比的反比;

  一次电流/二次电流=500/5=100/1=二次匝数/一次匝数(二次匝数为100匝);

  穿芯2匝,二次匝数/一次匝数=100/2=一次电流/二次电流,二次电流是5A,可以算出一次电流是250A;

  也就是说穿芯匝数改变了,使用的变比就改变了,但互感器本身没有变,它的二次匝数没有变,还是100匝。

  有的电流互感器在使用中铭牌丢失了,当用户负荷变更须变换电流互感器变比时,首先应对互感器进行效验,确定互感器的最高一次额定电流,然后根据需要进行电流互感器变比与匝数的换算。

  如一个最高一次额定电流为150A的电流互感器要作50/5的互感器使用,换算公式为 一次穿芯匝数=现有电流互感器的最高一次额定电流/需变换互感器的一次电流=150/50=3匝 即变换为50/5的电流互感器,一次穿芯匝数为3匝。

  可以以此推算出最高一次额定电流,如原电流互感器的变比为50/5,穿芯匝数为3匝,要将其变为75/5的互感器使用时,我们先计算出最高一次额定电流:最高一次额定电流=原使用中的一次电流×原穿芯匝数=50×3=150A,变换为75/5后的穿芯匝数为150/75=2匝 即原穿芯匝数为3匝的50/5的电流互感器变换为75/5的电流互感器用时,穿芯匝数应变为2匝。

  再如原穿芯匝数4匝的50/5的电流互感器,需变为75/5的电流互感器使用,我们先求出最高一次额定电流为50×4=200A,变换使用后的穿芯匝数应为200/75≈2.66匝,在实际穿芯时绕线匝数只能为整数,要么穿2匝,要么穿3匝。

  当我们穿2匝时,其一次电流已变为200/2=100A了,形成了100/5的互感器,这就产生了误差,误差为(原变比—现变比)/现变比=(15—20)/20=--0.25即—25%,也就是说我们若还是按75/5的变比来计算电度的线%的电量。

  而当我们穿3匝时,又必将多计了用户的电量。因为其一次电流变为200/3=66.66A,形成了66.6/5的互感器,误差为(15-13.33)/13.33=0.125即按75/5的变比计算电度时多计了12.5%的电度。所以当我们不知道电流互感器的最高一次额定电流时,是不能随意的进行变比更换的,否则是很有可能造成计量上的误差的。

  电流互感器一次侧额定电流标准比有20、30、40、50、75、100、150、2×a/C等多种规格。

  其中2×a/C表示同一台产品有两种电流比,通过改变产品的连接片接线方式实现,当串联时,电流比为a/c,并联时电流比为2×a/C。

  一般情况下,计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流(即计算IC)。如线A,则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求,可以将变比选得大一些。

  电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的二次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。

  在发电、变电、输电、配电和用电的线路中电流大小悬殊,从几安到几万安都有。为便于测量、保护和控制需要转换为比较统一的电流,另外线路上的电压一般都比较高如直接测量是非常危险的。电流互感器就起到电流变换和电气隔离作用 。

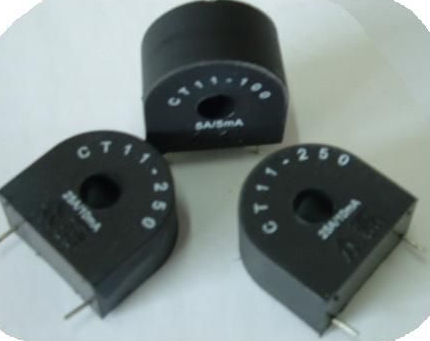

  对于指针式的电流表,电流互感器的二次电流大多数是安培级的(如5A等)。对于数字化仪表,采样的信号一般为毫安级(0-5V、4-20mA等)。微型电流互感器二次电流为毫安级,主要起大互感器与采样之间的桥梁作用。

  微型电流互感器也有人称之为“仪用电流互感器”。(“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器,一般用于扩大仪表量程。)

  电流互感器与变压器类似也是根据电磁感应原理工作,变压器变换的是电压而电流互感器变换的是电流罢了。电流互感器接被测电流的绕组(匝数为N1),称为一次绕组(或原边绕组、初级绕组);接测量仪表的绕组(匝数为N2)称为二次绕组(或副边绕组、次级绕组)。

  电流互感器一次绕组电流I1与二次绕组I2的电流比,牛魔王挂牌,叫实际电流比K。电流互感器在额定电流下工作时的电流比叫电流互感器额定电流比,用Kn表示。

  电流互感器(Current transformer 简称CT)的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流,用来进行保护、测量等用途。如变比为400/5的电流互感器,可以把实际为400A的电流转变为5A的电流。

  在发电、变电、输电、配电和用电的线路中电流大小悬殊,从几安到几万安都有。为便于测量、保护和控制需要转换为比较统一的电流,另外线路上的电压一般都比较高如直接测量是非常危险的。电流互感器就起到电流变换和电气隔离作用[1]。

  对于指针式的电流表,电流互感器的二次电流大多数是安培级的(如5A等)。对于数字化仪表,采样的信号一般为毫安级(0-5V、4-20mA等)。微型电流互感器二次电流为毫安级,主要起大互感器与采样之间的桥梁作用。

  微型电流互感器也有人称之为“仪用电流互感器”。(“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器,一般用于扩大仪表量程。)

  电流互感器与变压器类似也是根据电磁感应原理工作,变压器变换的是电压而电流互感器变换的是电流罢了。电流互感器接被测电流的绕组(匝数为N1),称为一次绕组(或原边绕组、初级绕组);接测量仪表的绕组(匝数为N2)称为二次绕组(或副边绕组、次级绕组)。

  电流互感器一次绕组电流I1与二次绕组I2的电流比,叫实际电流比K。电流互感器在额定电流下工作时的电流比叫电流互感器额定电流比,用Kn表示。

  电流互感器(Current transformer 简称CT)的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流,用来进行保护、测量等用途。如变比为400/5的电流互感器,可以把实际为400A的电流转变为5A的电流。申请多伦多大学和悉尼大学哪个好九龙论坛90422
